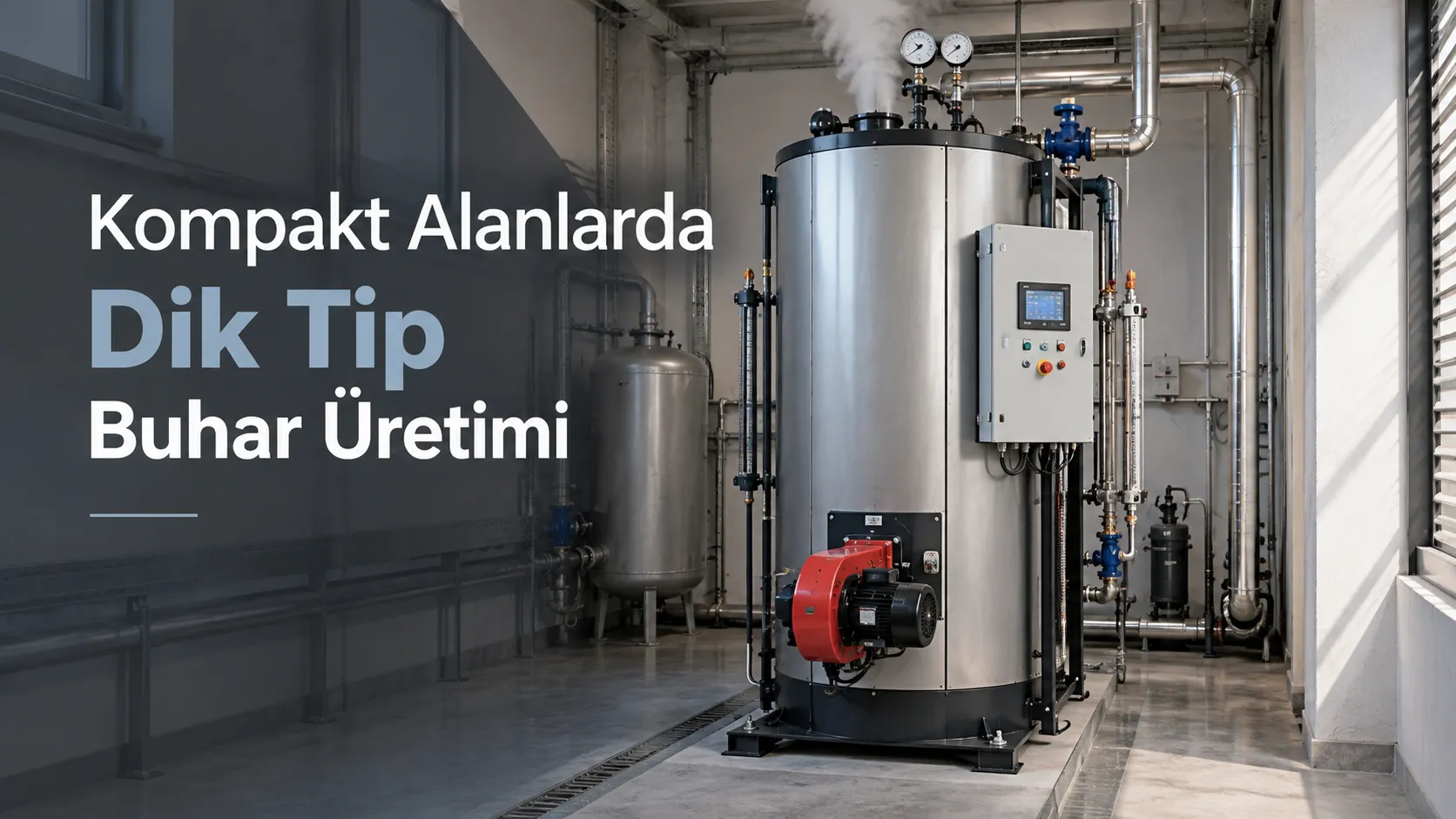

Kompakt Alanlarda Dik Tip Buhar Üretimi

Endüstriyel buhar üretiminde kullanılabilir alan, ekipman seçimindeki temel değişkenlerden biridir. Özellikle kazan dairesinin taban alanı sınırlı olduğunda yalnızca gerekli buhar kapasitesini karşılamak yeterli değildir. Ekipmanın fiziksel ölçülerinin, çalışma basıncının, yakıt altyapısının ve tesisin yerleşim koşullarının birlikte değerlendirilmesi gerekir. Dik buhar jeneratörü, gövdenin dikey olarak konumlandırılması sayesinde buhar üretim ekipmanının taban alanı kullanımını farklı bir yaklaşımla ele alır.

GRD Isı Sistemleri tarafından sunulan dik tip ürün grubunda dikey gövde ve spiral serpantin yapısı kullanılır. Üreticinin yayımladığı teknik verilere göre seri 150 kg/h ile 2.000 kg/h arasında standart kapasite seçeneklerine sahiptir. Bu nedenle kompakt alanlarda dik tip buhar üretimi değerlendirilirken yalnızca cihazın dikey formuna değil, seçilecek modelin kapasitesine ve fiziksel ölçülerine de bakılması gerekir.

Dikey tasarım alan kullanımını nasıl etkiler?

Dik tip tasarımın alan planlamasındaki temel özelliği, ekipmanın yatay yönde yayılması yerine yüksekliği kullanmasıdır. Bu yaklaşım özellikle taban alanının sınırlı olduğu teknik hacimlerde önem kazanır. Ancak kompakt bir taban alanı, jeneratörün her küçük kazan dairesine doğrudan uygun olduğu anlamına gelmez. Tavan yüksekliği de yerleşim hesabının bir parçasıdır.

GRD DBJ serisinin ürün bilgilerinde 1.500 kg/h kapasiteye kadar olan modeller için minimum 3,5 metre tavan yüksekliği belirtilmektedir. Standart modellerin yüksekliği ve çapı ise kapasite arttıkça değişir. Örneğin DBJ-150 modeli 1.880 mm yükseklik ve 870 mm çap değerine sahipken DBJ-1500 modelinde bu değerler 2.880 mm ve 1.560 mm olarak verilmektedir. En yüksek standart kapasite olan DBJ-2000 için belirtilen ölçüler 3.080 mm yükseklik ve 1.690 mm çaptır.

Bu ölçüler önemli bir noktayı gösterir: “dik tip” veya “kompakt” ifadeleri tek başına yerleşim uygunluğunu belirlemez. Seçilecek kapasite yükseldikçe cihazın fiziksel boyutları da büyür. Bu nedenle proje aşamasında taban alanı ile birlikte tavan yüksekliği, ekipmanın çevresindeki çalışma alanı ve tesisin gerçek buhar ihtiyacı değerlendirilmelidir.

Kapasite ile fiziksel boyut arasında nasıl bir ilişki var?

Üreticinin standart kapasite tablosu, aynı ürün ailesi içinde kapasite ile fiziksel ölçülerin birlikte değiştiğini gösterir. Alan verimliliğini değerlendirmek isteyen bir tesis için bu verilerin aynı tabloda okunması daha anlamlıdır.

Tablodaki değerler alan planlamasında kapasitenin neden baştan belirlenmesi gerektiğini ortaya koyar. Gereğinden yüksek kapasite seçmek yalnızca üretim tarafında değil, fiziksel yerleşimde de farklı gereksinimler oluşturabilir. Buna karşılık kapasiteyi yalnızca cihazı daha küçük tutmak amacıyla düşürmek, prosesin buhar talebiyle uyumsuz bir seçim yapılmasına yol açabilir. Dolayısıyla alan ve kapasite birbirinden bağımsız iki kriter olarak görülmemelidir.

Dik buhar jeneratörü hangi teknik aralıkta sunuluyor?

GRD DBJ serisi için belirtilen standart buhar kapasitesi 150 ile 2.000 kg/h, çalışma basıncı ise 4 ile 16 bar arasındadır. Ürün sayfasında yakıt seçenekleri doğalgaz, LPG ve LNG olarak sıralanır. Gövde tasarımı dikey spiral serpantin şeklinde tanımlanırken kontrol sistemi için PID PLC, dokunmatik ekran ve Modbus bilgileri verilir.

Bu teknik aralık, ekipman seçiminde yalnızca “ne kadar buhar gerekiyor?” sorusunun sorulmaması gerektiğini gösterir. Prosesin gerektirdiği çalışma basıncı ve tesiste mevcut yakıt altyapısı da seçimin parçasıdır. Aynı kapasite ihtiyacına sahip iki tesis, fiziksel alanı veya mevcut enerji altyapısı farklı olduğu için aynı kurulum koşullarına sahip olmayabilir.

Kompakt yerleşim hangi tesislerde anlam kazanır?

Ürün sayfasında dik tip jeneratör için otel mutfakları, küçük hastaneler, butik tesisler ve orta ölçekli sanayi uygulamaları örneklenmektedir. Ayrıca sınırlı kazan dairesi alanına ve kompakt yerleşim gereksinimine özellikle dikkat çekilmektedir. Bu kullanım örnekleri cihazın her tesiste aynı biçimde kullanılacağı anlamına gelmez. Buhar ihtiyacının kapasite aralığı içinde olması ve kurulum alanının teknik gereksinimleri karşılaması gerekir.

Alan verimliliği açısından bakıldığında asıl avantaj, taban alanının daha kontrollü kullanılabilmesidir. Bunun karşılığında dikey yöndeki kullanılabilir hacim önem kazanır. Dolayısıyla yatay alanın çok kısıtlı olduğu ancak yeterli tavan yüksekliğinin bulunduğu bir kazan dairesi ile alçak tavanlı bir teknik hacim aynı şekilde değerlendirilemez.

Serpantin yapısı neden seçim sürecinin parçasıdır?

Dik tip ürünün fiziksel formunun arkasında spiral serpantin yapısı bulunur. Ürün bilgisinde gövde tasarımı “dikey, spiral serpantin” olarak tanımlanır. Bu nedenle dik tip cihaz yalnızca mevcut bir buhar jeneratörünün dik konumlandırılmış hali olarak düşünülmemelidir. Tasarım biçimi, ürünün teknik kimliğinin bir parçasıdır.

Serpantinli buhar jeneratörü seçeneklerini değerlendirirken de yalnızca cihazın dış ölçülerine odaklanmak yeterli olmaz. Buhar kapasitesi, basınç ihtiyacı, yakıt seçeneği ve kurulum koşulları aynı teknik değerlendirme içinde ele alınmalıdır. Alan tasarrufu ancak proses ihtiyacını karşılayan bir ekipman seçildiğinde anlamlı hale gelir.

Alan planlamasında hangi bilgiler birlikte değerlendirilmelidir?

Bir dik buhar jeneratörü için yerleşim kararı verilirken ilk olarak prosesin ihtiyaç duyduğu buhar miktarı belirlenmelidir. Ardından bu ihtiyaca karşılık gelen modelin çapı ve yüksekliği incelenebilir. Bu sıralama, yalnızca mevcut boşluğa sığan modeli seçmek yerine proses ihtiyacından hareket edilmesini sağlar.

• Prosesin ihtiyaç duyduğu buhar kapasitesi belirlenmelidir.
• Gerekli çalışma basıncı cihazın teknik aralığıyla karşılaştırılmalıdır.
• Seçilecek modelin yüksekliği ve çapı mevcut teknik hacimle birlikte değerlendirilmelidir.
• Kazan dairesinin tavan yüksekliği dikkate alınmalıdır.
• Doğalgaz, LPG veya LNG seçeneklerinden hangisinin tesis altyapısıyla uyumlu olduğu belirlenmelidir.
• Kontrol sistemi ve tesis otomasyonuyla ilgili gereksinimler proje kapsamında değerlendirilmelidir.

Bu yaklaşım alan verimliliğini yalnızca metrekare hesabından çıkararak sistem uyumu konusu haline getirir. Örneğin daha küçük çaplı bir model fiziksel açıdan uygun görünse bile kapasitesi proses talebinin altında kalıyorsa doğru seçim değildir. Benzer şekilde yeterli kapasite sağlayan bir model için gerekli dikey hacim bulunmuyorsa yerleşim yeniden ele alınmalıdır.

Dik tip seçiminde temel denge nedir?

Kompakt bir kazan dairesinde amaç mümkün olan en küçük ekipmanı seçmek değil, gerekli buhar üretimini mevcut alanla uyumlu biçimde konumlandırmaktır. GRD DBJ serisinin 150 ile 2.000 kg/h arasındaki farklı standart modelleri, kapasite yükseldikçe fiziksel ölçülerin nasıl değiştiğini açık biçimde gösterir. Bu nedenle model karşılaştırması yapılırken kapasite ve cihaz ölçülerinin aynı anda okunması gerekir.

Dik buhar jeneratörü özellikle taban kullanımının önemli olduğu projelerde değerlendirilebilecek bir ürün türüdür. Bununla birlikte nihai seçim, yalnızca dikey tasarımın sağladığı yerleşim avantajına dayandırılmamalıdır. Buhar talebi, çalışma basıncı, yakıt altyapısı, tavan yüksekliği ve seçilecek modelin gerçek ölçüleri birlikte ele alındığında alan verimliliği teknik açıdan daha anlamlı bir planlama kriterine dönüşür.
